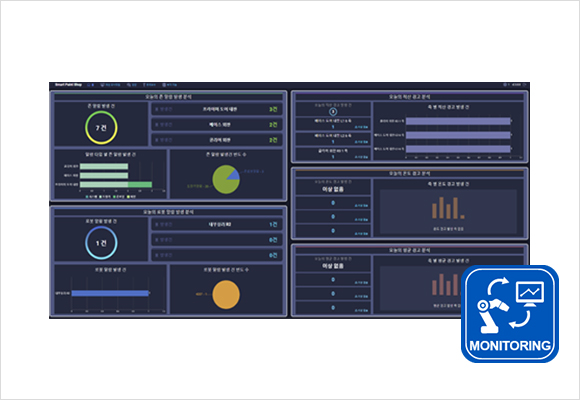

모니터링 시스템

도장 공장에 최적화된 Edge Computing 기반으로
실시간 수집, 예지보전, 고장진단, 생산이력 관리를 통합합니다.

MIRAE.1 Monitoring으로
설비 상태와 도장 공정 데이터를 한 화면에서 관리합니다.

두림야스카와의 모니터링 시스템은 로봇, PLC, IoT 센서, 상위 시스템 데이터를 연계하여 도장 공장에 특화된 스마트 팩토리 운영 환경을 제공합니다.
실시간 데이터 수집, 분석 정보 제공, 예지보전, 고장진단, 생산 이력 관리까지 하나의 플랫폼으로 통합합니다.

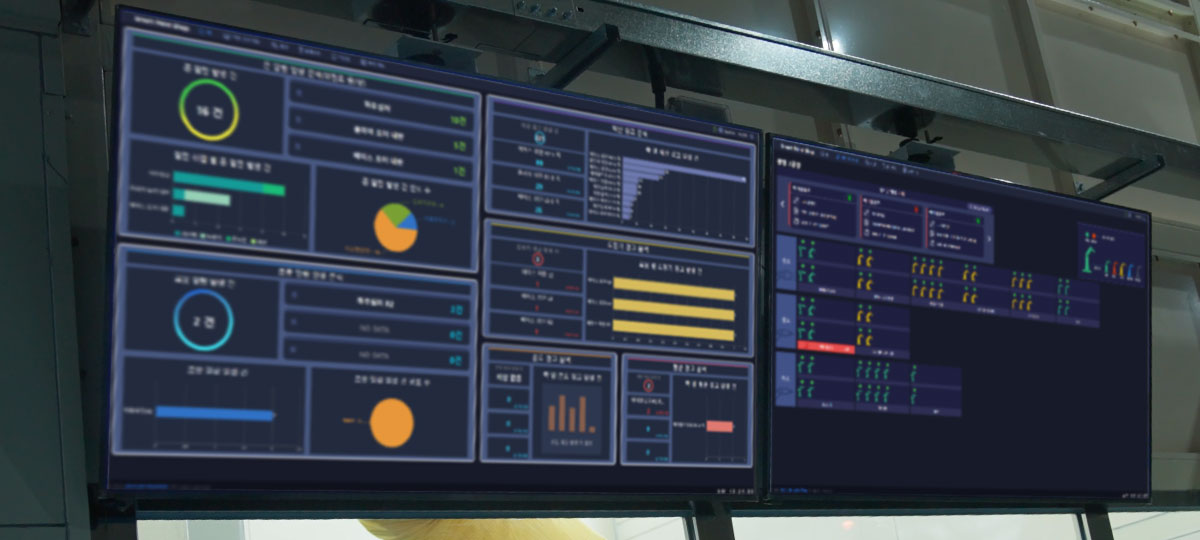

모니터링 시스템 메인 비주얼

핵심 가치

현장 설비의 상태를 단순 표시하는 수준을 넘어, 공정 데이터와 로봇 상태를 함께 분석해 유지보수 의사결정과 운영 최적화를 동시에 지원합니다.

Real-time 실시간 데이터 수집

로봇, PLC, 도장기, 센서 데이터를 실시간으로 수집하고 상태를 가시화합니다.

Edge 현장 최적화 처리

도장 공장에 적합한 Edge Computing 구조로 처리 대기와 전송 부담을 줄입니다.

PM 예지보전 기반 운영

토크 누적, 평균 토크, 모터 온도, 도장기 상태를 분석해 이상 징후를 조기 탐지합니다.

History 생산 이력 추적

부스·존·로봇·VIN 기준의 생산 데이터를 조회하고 통계로 관리할 수 있습니다.

Facility Monitoring

Edge Computing 도장 공장에 최적화된 설비 모니터링 아키텍처

현장에서 발생하는 로봇, PLC, IoT, 센서 데이터를 수집하고, 진단 정보와 통계 정보를 분석 가능한 형태로 제공하여 공정 운영 효율과 설비 안정성을 높입니다.

  • 실시간 데이터 수집 및 분석 정보 제공
  • 예지보전, 고장진단, 예방정비를 하나의 체계로 연결
  • 빅데이터 전송 비용과 처리 대기 시간 절감
  • 국내외 도장 공장 적용 경험 기반의 운영 구조
DY Smart Monitoring
Robot / PLC 설비 데이터 수집
IoT / Sensor 현장 상태 감시
Analysis Engine 진단 정보·통계 생성
Client System 상위 시스템 연계
모니터링 · 예지 보전 · 고장 진단 · 예방 보전

리포팅 예시

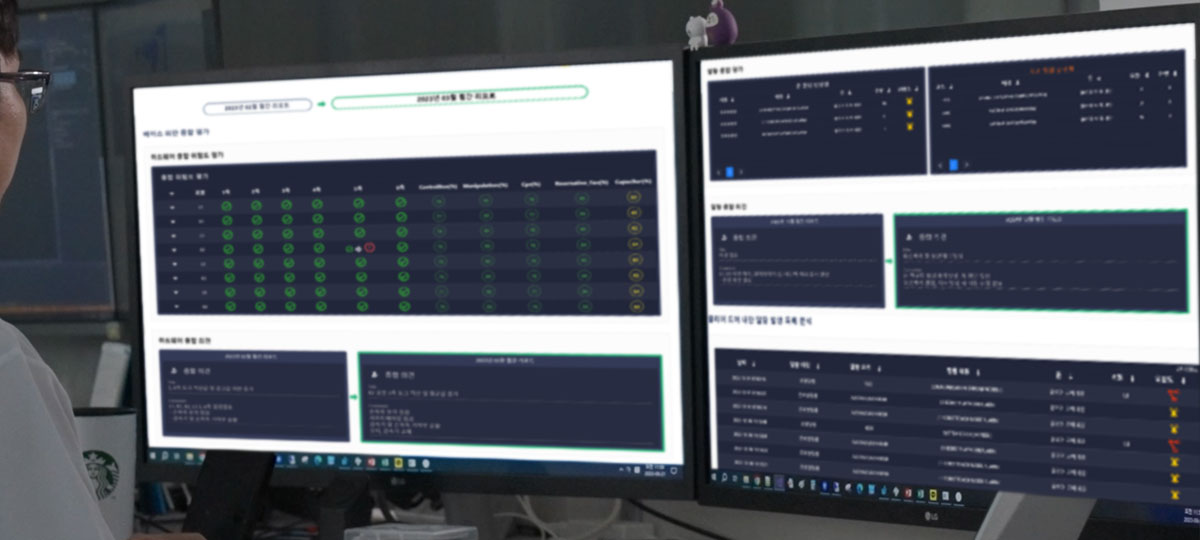

모니터링 리포팅 예시 이미지
REPORT 01 로봇 하드웨어 관리

예지보전 알고리즘과 CS 엔지니어 분석을 결합해 로봇 하드웨어 상태를 종합 평가합니다.

  • 축별 위험도 및 하드웨어 수명 정보 제공
  • 종합 의견과 상세 분석 결과 제공
  • 하드웨어 차트 기반 추세 확인
REPORT 02 알람 분석

발생 알람 중 중요 알람을 선별하여 유형, 설비, 빈도, 위험도를 기준으로 정리합니다.

  • 중요 알람 구분 및 위험도 분류
  • CS 엔지니어 분석 의견 제공
  • 발생 이력의 시간순 추적 지원
REPORT 03 도장기 분석

도장기 상태를 자체 알고리즘으로 분석하여 설비 이상 징후와 관리 포인트를 도출합니다.

  • Zone-Robot 기준 도장기 상태 분석
  • 종합 분석 의견 제공
  • 경고 위반 대상 차트 상세 제공

고장 예측 사례

주행축 Jam, B&B 부품 교체 시점, Paint Sprayer Hose 꼬임 등 실제 현장 이슈를 사전에 감지하도록 설계할 수 있습니다.

주행축 이상 징후 감지 사례 이미지
주행축 이상 징후 감지

토크 누적과 경고 추이를 통해 7축 구동부의 Jam 발생 가능성을 조기에 감지하고, 점검 후 정상 복귀 흐름을 관리합니다.

이상 감지 원인 분석 정밀 점검 정상 복귀
예정 교체 시점보다 약 1개월 앞서 이상 신호를 포착하는 예지보전 시나리오에 적합합니다.

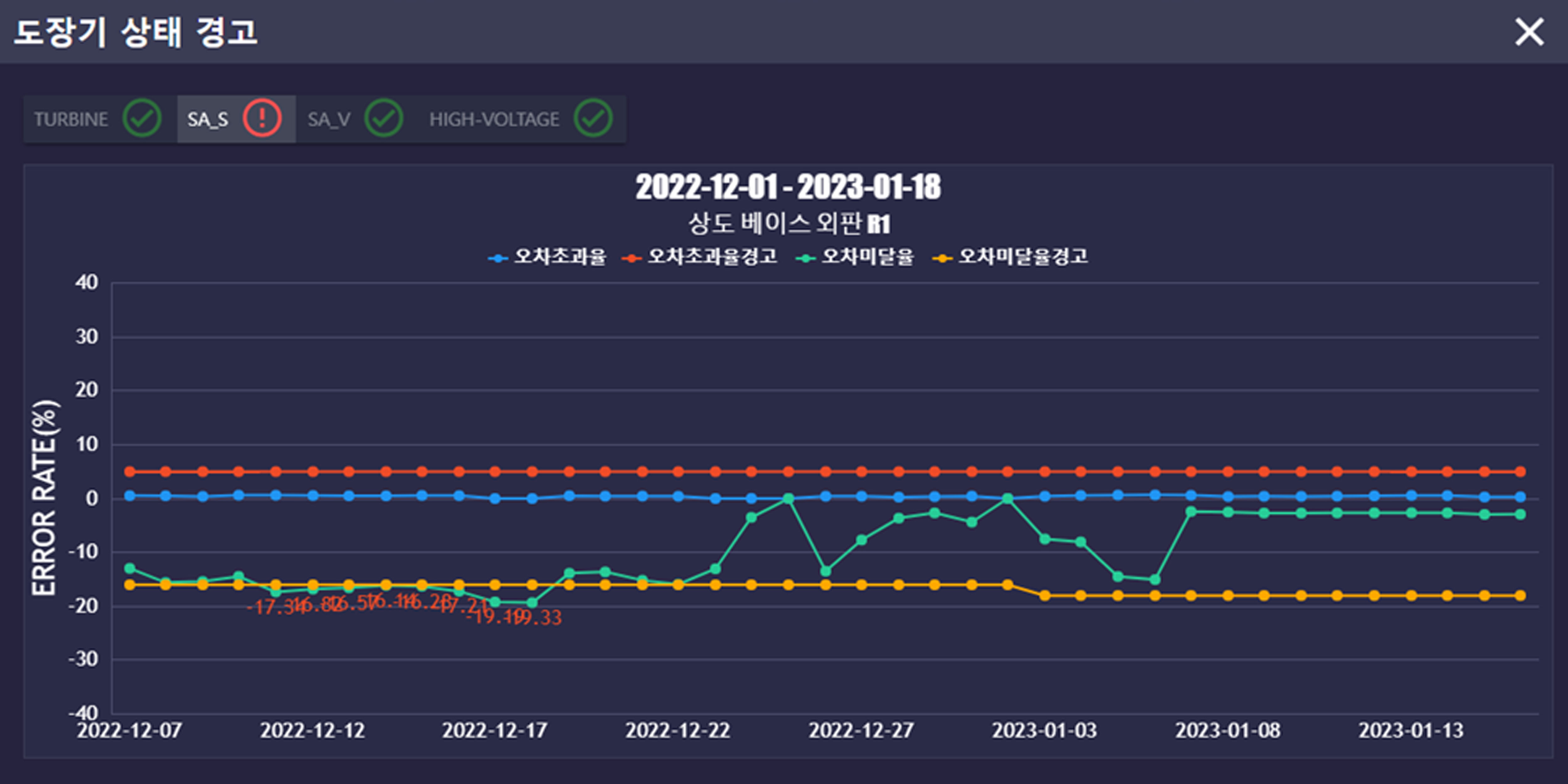

도장기 호스 및 부품 상태 예측 사례 이미지
도장기 호스 및 부품 상태 예측

Paint Sprayer 관련 데이터와 유효 알람을 함께 분석해 호스 꼬임, 부품 노화 등 현장 장애 요소를 조기에 파악할 수 있습니다.

알람 검출 유효성 판단 현장 조치 재가동
반복 장애를 리포트화하여 정기 정비와 부품 교체 계획에 연결할 수 있습니다.

모니터링 기능

H

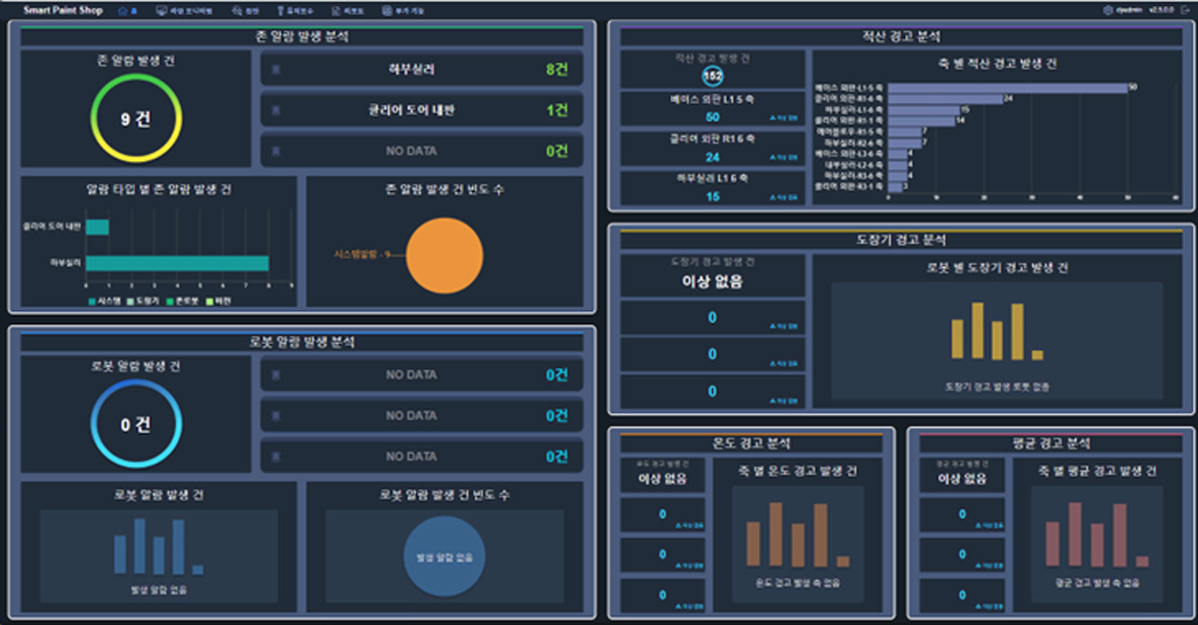

Monitoring Home

공장 전체 또는 존·로봇 단위의 알람과 예지보전 분석 결과를 요약 화면에서 제공합니다.

  • 당일 알람 현황
  • 알람 유형·발생 빈도 기준 조회
  • 예지보전 분석 상태 표시
L
Line Monitoring

부스-존-로봇 구조 기준으로 공정 상태, 실시간 로봇 상태, 알람 정보를 한 화면에서 확인합니다.

  • 실시간 알람 이력
  • 공정 구성과 동일한 시각 구조
  • Robot / Predictive Maintenance 상태 표시
Z
Zone Monitoring

선택한 존에 대해 로봇 구성 정보, 오늘의 알람, 생산 이력 데이터를 상세히 조회합니다.

  • 로봇 상태·모델·IP 정보
  • 알람 유형·위험도·발생 시각
  • 생산 데이터 히스토리 제공
A
Alarm Monitoring

Robot, HMI, SPC 알람을 실시간으로 수집하고, 상세 원인 및 조치 내용을 함께 보여줍니다.

  • 알람 상세 정보 조회
  • 조치 내용 표시
  • Zone 기준 발생 건수 집계
P
Predictive Maintenance

주간 기준으로 토크, 온도, 도장기 데이터를 분석해 설비 상태값을 제공합니다.

  • Torque Accumulation / Average
  • Motor Temperature
  • Paint Sprayer Status
D

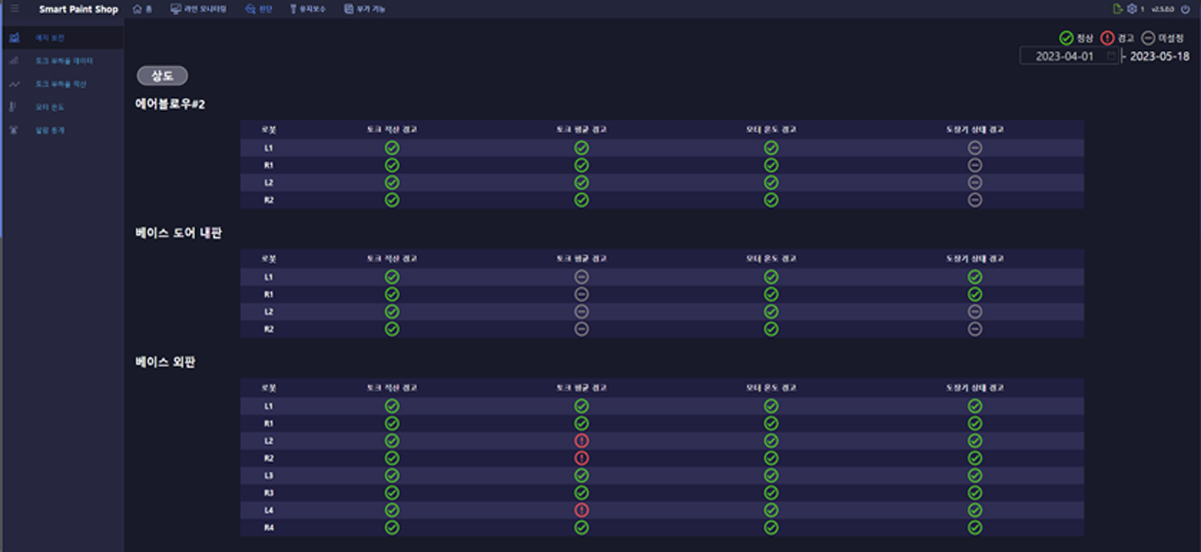

Dashboard View

상태값 기준 검색, 경고 표시, 차트 조회를 통해 유지보수 우선순위를 빠르게 판단할 수 있습니다.

  • 날짜별 상태 조회
  • Booth-Zone-Robot 필터
  • 정상/점검 필요 시각 구분

고장진단 및 예방정비

Torque Load Factor / Accumulation

날짜, 공정, Job, Axis 기준으로 토크 부하율과 누적값을 조회하며, 경고값 위반 데이터와 대표 Job 기준 위험관리를 지원합니다.

Step 기준 차트 누적 경고값 관리 대표 Job 자동 보정
Motor Temperature

시간·일·월 단위 모터 온도 추세를 제공하고, 공정별 기본 경고값 설정 기능을 적용할 수 있습니다.

시간별 추세 월별 비교 공정별 경고값
Paint Sprayer Data

Turbine, SA_S, SA_V, HV 타입 기준으로 도장기 데이터와 유효 알람을 함께 조회할 수 있습니다.

타입별 분석 유효 알람 연계 날짜 기준 차트
Alarm Statistics / Hardware Lifespan

존·로봇 기준 알람 통계와 로봇 컨트롤러가 제공하는 내부 하드웨어 수명 정보를 함께 관리합니다.

알람 발생 통계 상세 이력 조회 하드웨어 수명 %

운영 지원

월간 리포팅

주요 위험요인과 설비 상태를 월 단위로 정리하여 계획 정비 체계를 구축합니다.

Monthly Reporting
원격 연계 지원

VPN 기반 원격 네트워크 구성을 통해 상세 점검과 후속 서비스를 효율적으로 연결합니다.

Remote Service
지속적 업그레이드

운영 중 세부 설정 변경과 기능 보완을 통해 현장 활용성과 유지관리 편의성을 높입니다.

Software Upgrade
